用于水介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于水介質旋轉接頭

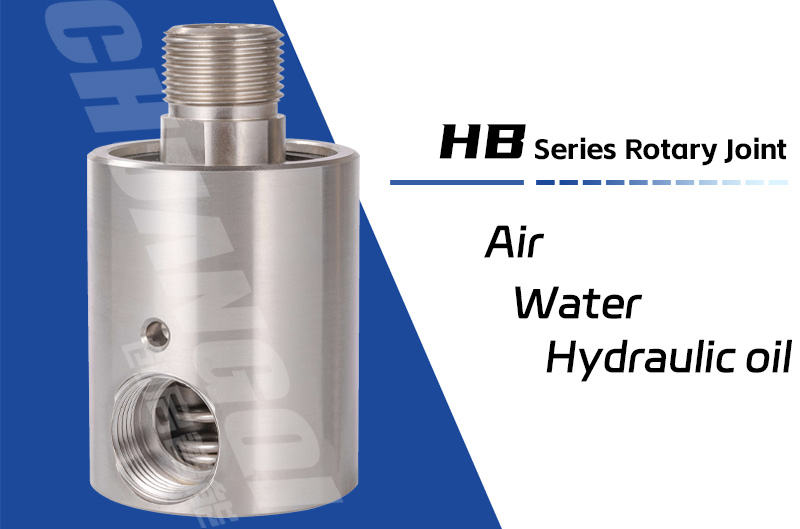

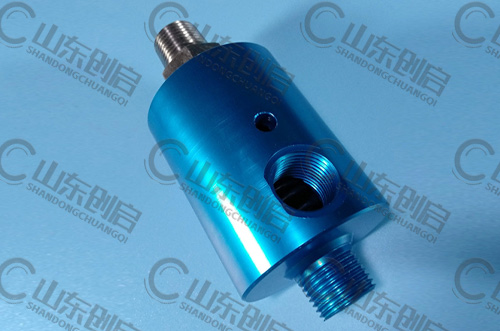

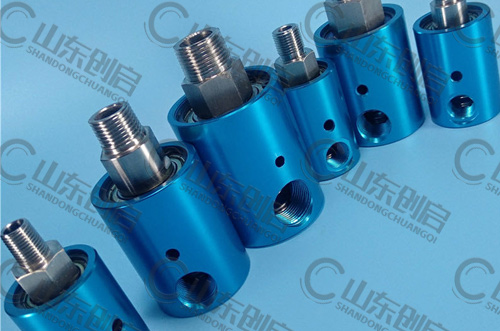

HB型旋轉接頭

發表時間：2023-10-06 22:17:47 | 點擊率：208

產品特點

PRODCUT FEATUREA

鑄造銅殼體，單/雙向設計，徑向殼體連接，螺紋或法蘭安裝，自支撐旋轉接頭，低額定扭矩設計，密封端面硬化處理，平衡式機械密封結構，兩只寬大的精密軸承支撐，結構簡單方便現場維修更換，可根據工況需求異型非標訂制，同軸連接方式可減少金屬軟管/膠管的操作應力，可適應高速、高壓、高溫等工況的通用型旋轉接頭

可選配項目:

日本NSK/瑞典SKF/德國INA/德國FAG等進口軸承
德克邁特德氏封（Dichtomatik）/派克（Parke）進口密封件
日本進口631、750材料不銹鋼彈簧
食品藥品級可選用304/304L/316L材質
- 可代替進口Deublin（杜博林）、Parke（派克）、GAT（蓋特）、Rotoflux（羅拓福斯）

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 水最大使用壓力：	DN	6~50	350 PSI	25 bar
介質 液壓油最大使用壓力：		6~50	2175 PSI	130 bar
介質 壓縮空氣最大使用壓力：		6~50	200 PSI	14 bar
最大真空度：			2 Hg	7 kPa
最高使用速度（轉子）：
Straighreads:	DN	6~10	3000 RPM	3000 min-1
		15	2500 RPM	2500 min-1
		20~25	1500 RPM	1500 min-1
		32~40	750 RPM	750 min-1
		50	400 RPM	400 min-1
最高使用溫度：	320℃		＞320℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

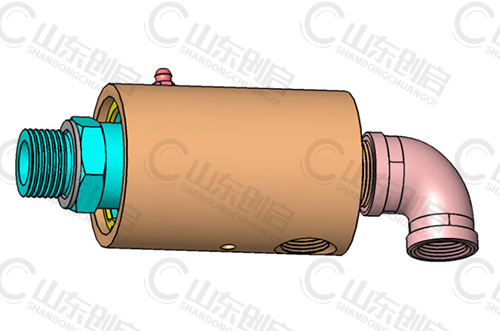

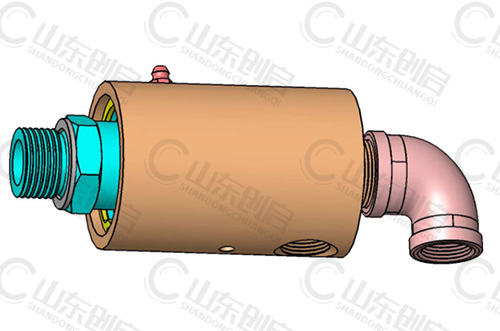

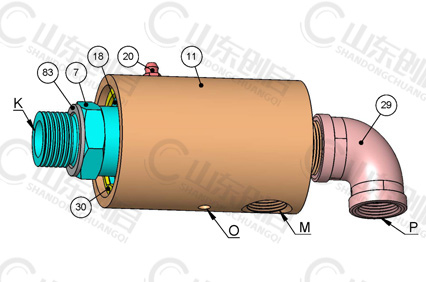

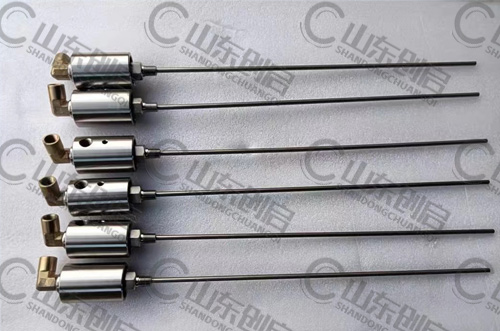

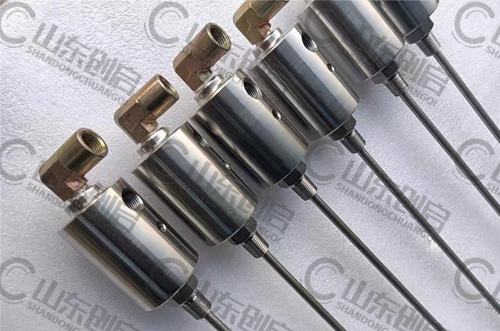

HB型冷卻水旋轉接頭零件名稱：

7.外管（K）（不銹鋼件），11.殼體（雙通路用銅件,單通路用鋁件），18.軸承，20.黃油嘴，29.彎頭（銅件），30.軸用擋圈，83.密封墊圈。K—外管代號，M—管路接口代號，P—管路接口代號，S—內管接口代號，O—泄露觀察孔代號（主要用于產品測試，觀察旋轉接頭是否泄漏。）。

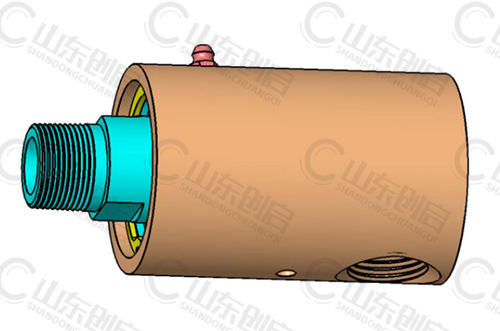

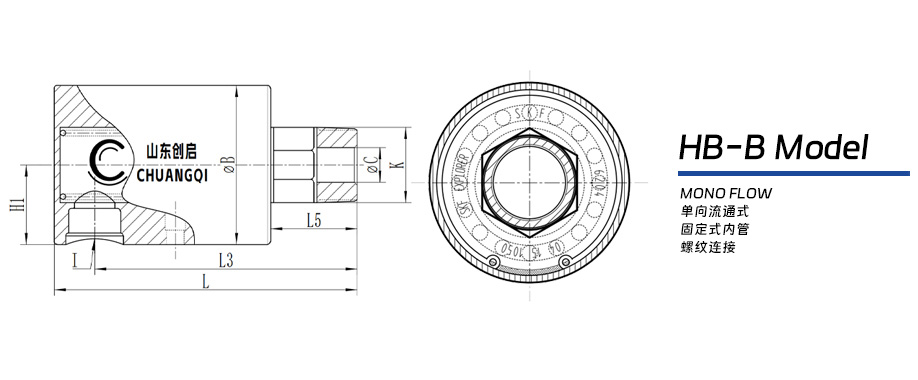

HBD型旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	K	I	L	L3	L5	H1	B	C	D
06A	HBD-06A	R?-RH/LH	Rc?	100	86	25	25	Φ55	Φ5	11
08A	HBD-08A	R?-RH/LH	Rc?	100	86	25	25	Φ55	Φ6	11
10A	HBD-10A	R?-RH/LH	Rc?	105	91	30	25	Φ55	Φ9	21
15A	HBD-15A	R?-RH/LH	Rc?	105	91	30	25	Φ55	Φ12	21
20A	HBD-20A	R?-RH/LH	Rc?	116	96	32	27	Φ62	Φ16	24
25A	HBD-25A	R1-RH/LH	Rc1	126	105	32	32	Φ74	Φ20	30
32A	HBD-32A	R1?-RH/LH	RRc1?	156	129	42	38	Φ90	Φ30	38
40A	HBD-40A	R1?-RH/LH	Rc1?	162	132	42	41	Φ95	Φ35	44
50A	HBD-50A	R2-RH/LH	Rc2	221	183	61	51	Φ122	Φ48	55
注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙

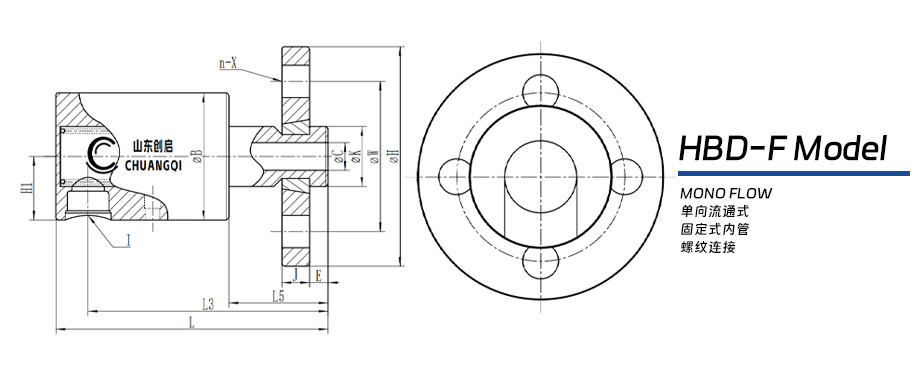

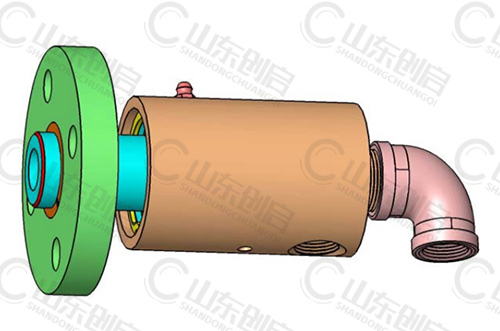

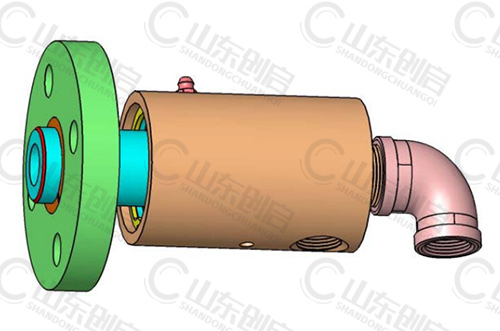

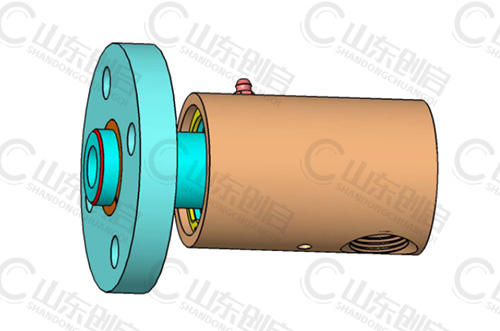

HBD-F型旋轉接頭 - 單向流通式 - 螺紋連接
DN	Model	K	I	L	L3	L5	H1	B	C	E	J	W	H	N-X
15A	HBD-F15A	Φ26	Rc?	171	104	43	25	Φ55	?12	8	14	65	95	4-14
20A	HBD-F20A	Φ32	Rc?	188	113	48	28	Φ62	?16	8	16	75	105	4-14
25A	HBD-F25A	Φ36	Rc?	194	119	49	35	Φ74	?20	10	12	85	115	4-18
32A	HBD-F32A	Φ46	Rc1?	234	143	56	38	Φ90	?30	12	18	100	140	4-18
40A	HBD-F40A	Φ52	Rc1?	252	149	59	41	Φ95	?35	12	18	110	150	4-18
50A	HBD-F50A	Φ60	Rc1?	317	189	67	51	Φ122	?48	15	20	125	165	4-18
注：如需含有內管雙向流通式（雙通道）HB型旋轉接頭產品請聯系山東創啟技術部索取圖紙
