用于液壓油介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于液壓油介質旋轉接頭

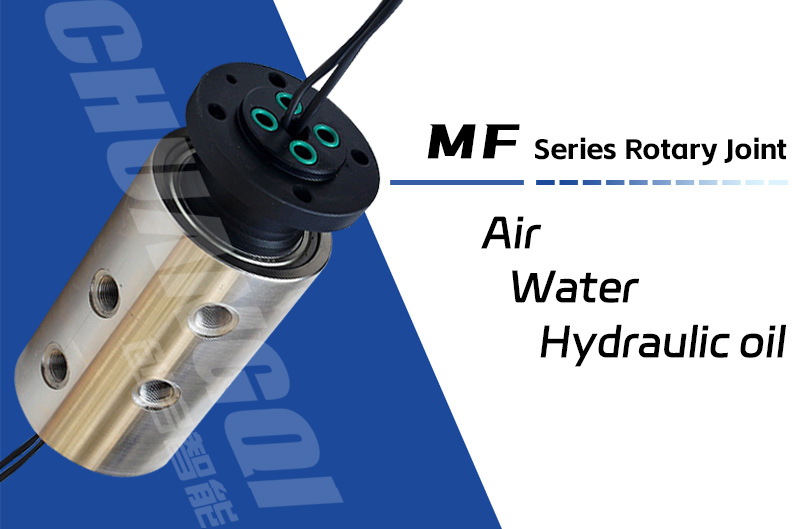

MF型多通路液壓旋轉接頭

發表時間：2023-10-16 16:43:51 | 點擊率：166

產品特點

PRODCUT FEATUREA

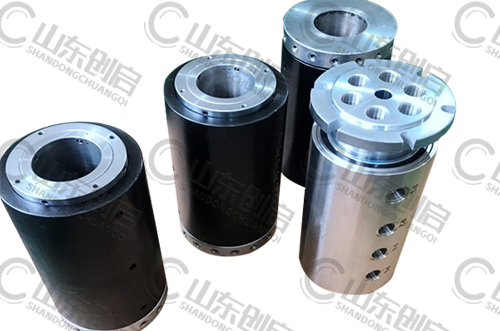

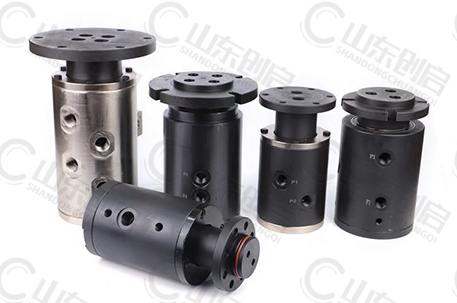

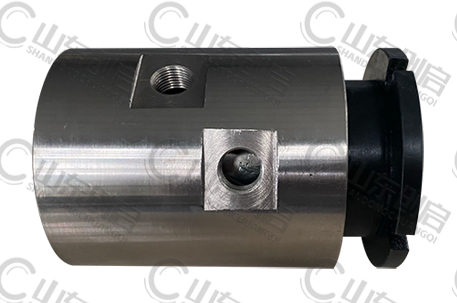

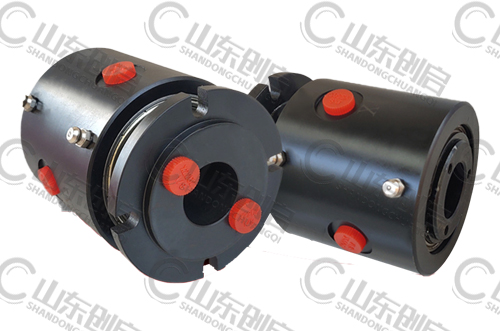

MF型帶中心通孔多通路液壓旋轉接頭，可與導電滑環連接使用；中心通孔用于穿電線、信號線等線纜。多個獨立通道設計可以流通不同流體介質?？捎糜谝簤汗ぷ髡尽⒍喙の灰簤盒D(zhuǎn)工作臺、液壓油缸、卷取機、開卷機、分卷機、收卷機、鍛壓機、液壓剪、液壓抓木機、液壓工程機械、挖掘機、旋挖機、起重器、推土機等高壓液壓機械設備。

可流通多種類型介質；
最高耐壓可達50Mpa；
2~18個多介質通道設計；
硬鉻密封端面與彈性密封組合；
NSK/SKF進口精密深溝球軸承可選；
殼體材質可選：鋁合金、銅合金、304、316L不銹鋼；
旋轉軸材質可選：碳鋼、工具鋼、304、316L不銹鋼；
德克邁特德氏封（Dichtomatik）/派克（Parke）進口密封件；
此系列高壓液壓旋轉接頭為異型非標產品，可根據實際工況設計訂做。

技術參數

PATMETERS

介質 水最大使用壓力：	DN	02~05	160 PSI	11 bar
介質 氬氣最大使用壓力：		02~05	145 PSI	10 bar
介質 空氣最大使用壓力：		02~05	290 PSI	20 bar
介質 液壓油最大使用壓力：		02~05	5076 PSI	350 bar
介質 氟利昂最大使用壓力：		02~05	160 PSI	10 bar
最大真空度：		02~05	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	02~05	250 RPM	250 min-1
最高使用溫度：	90℃		＞90℃ 請咨詢創啟旋轉接頭

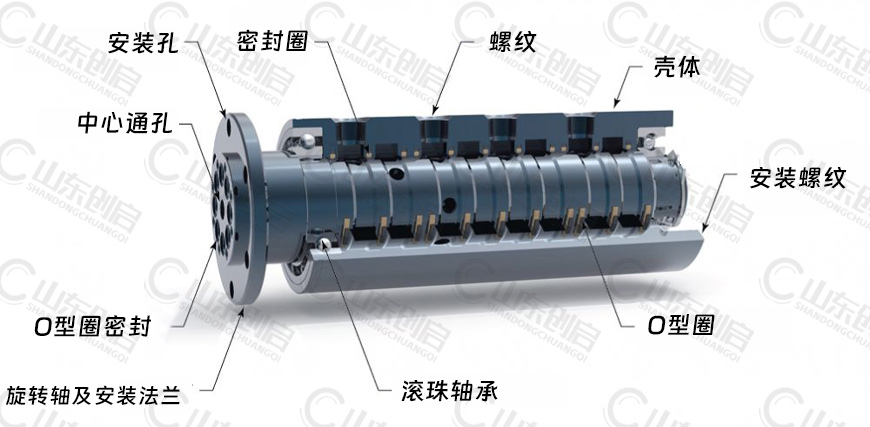

內部結構

INTERNAL STRUCTURE

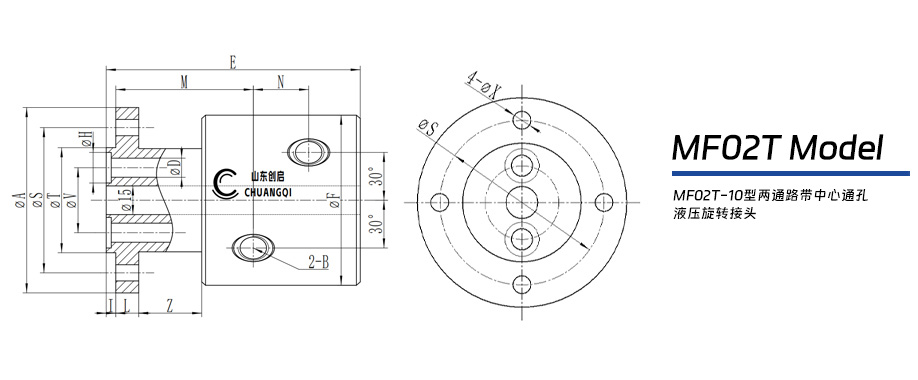

MF02T型帶中心通孔多通路液壓旋轉接頭規格尺寸表
Model	A	B	C	D	E	F	H	I	L	M	N	S	T	V	X	Kg
MF02T-10A	97	G3/8	15	10	113	99	16	5	12	77	29	76	55	34	8.5	7.5
注：標準型號僅供參考；螺紋規格標準、法蘭尺寸、通道通徑、通道數量、長度及外徑尺寸可根據設備要求非標訂制！

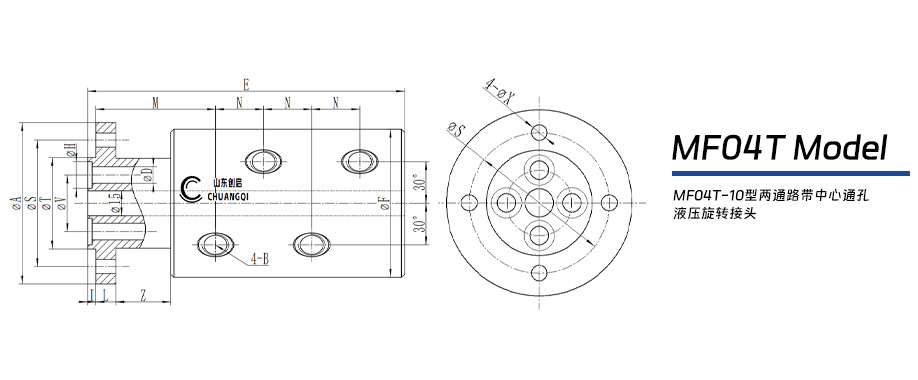

MF04T型帶中心通孔多通路液壓旋轉接頭規格尺寸表
Model	A	B	C	D	E	F	H	I	L	M	N	S	T	V	X	Kg
MF04T-10A	97	G3/8	15	10	191	99	16	5	12	77	29	76	55	34	8.5	9.5
注：標準型號僅供參考；螺紋規格標準、法蘭尺寸、通道通徑、通道數量、長度及外徑尺寸可根據設備要求非標訂制！

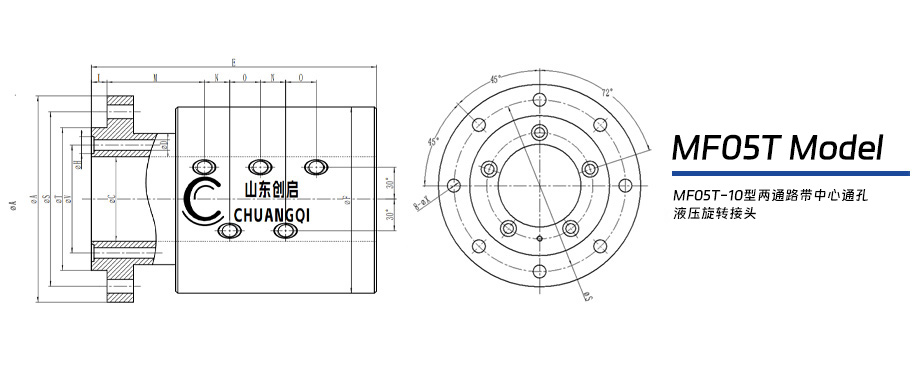

Mf05T型帶中心通孔多通路液壓旋轉接頭規格尺寸表
Model	A	B	C	D	E	F	H	I	M	N	O	S	T	V	X	Kg
MF05T-10A	195	G3/8	80	10	270	178	16	5	92	24	29	165	135	102	13	29
注：標準型號僅供參考；螺紋規格標準、法蘭尺寸、通道通徑、通道數量、長度及外徑尺寸可根據設備要求非標訂制！
